Transformation
Dernière mise à jour
Dernière mise à jour
K2 Geospatial 2022

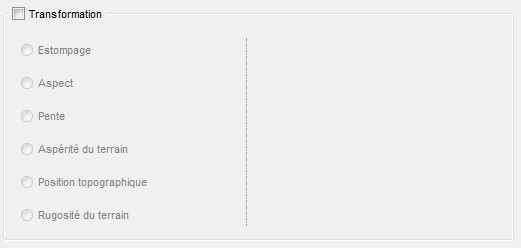

Le paramètre Transformation permet d’appliquer des transformations matricielles à notre modèle numérique de terrain afin de le visualiser selon une nouvelle perspective.
Une seule transformation peut être effectuée à la fois.

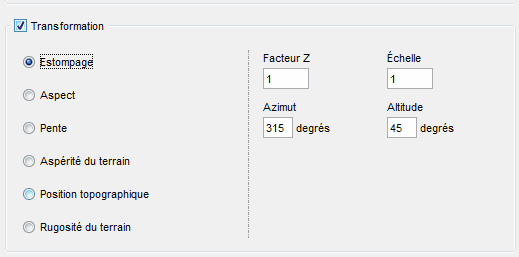

La transformation d'Estompage permet la visualisation du relief du terrain selon un effet d'ombrage.
Facteur z
Facteur d'exagération verticale. Plus le facteur d'échelle sera élevé, plus la variation du relief en sera amplifiée puisqu'il s'agit d'un facteur multiplicatif de la valeur de l'élévation.
Échelle
Ratio de l'échelle verticale sur horizontale.
Azimut
Azimut de la source d'éclairage. 0 degré représente une source venant du nord, tandis que 90 degrés montre le résultat d'une source provenant de l'est.
Altitude
Élévation de la source d'éclairage. 90 degrés si la source est située au dessus du modèle (zénith).

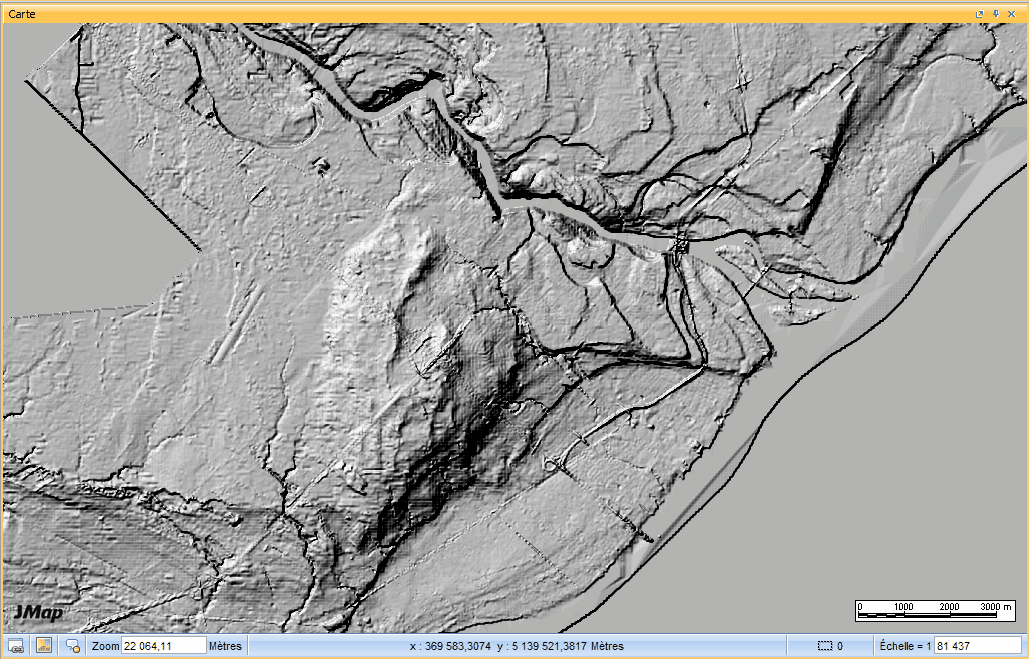

Exemple de résultat de l'estompage :

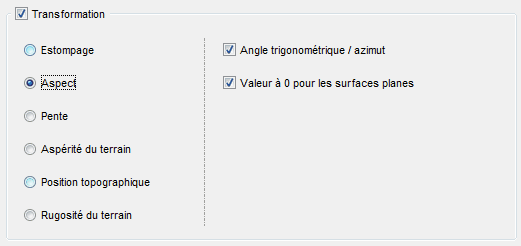

La transformation d'Aspect permet de produire une carte représentant l'orientation des faces du terrain en quatre catégories (nord, sud, est, ouest) selon des niveaux de gris différents.
Angle trigonométrique / azimut
Par défaut, on retourne l'angle trigonométrique.
Valeur à 0 pour les surfaces planes
L'algorithme utilisera la valeur 0 pour les pentes égales à 0 (au lieu de -9999).

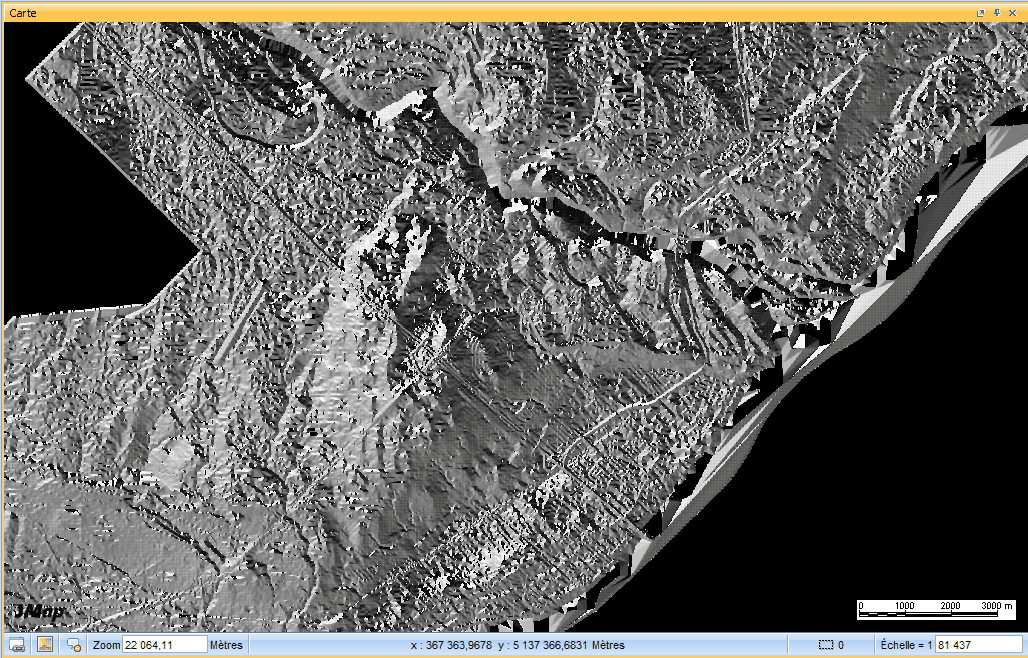

Exemple de résultat de la carte d'aspect :

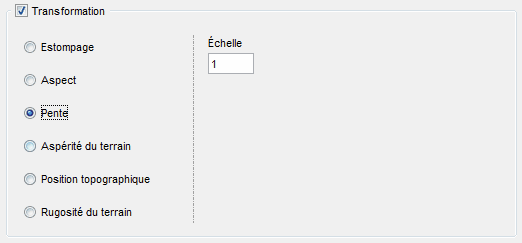

La transformation Pente permet la représentation du terrain en fonction de la pente. Plus la pente sera raide, plus le niveaux de gris sera élevé, se rapprochant du blanc.
Échelle
Ratio de l'échelle verticale sur horizontale.

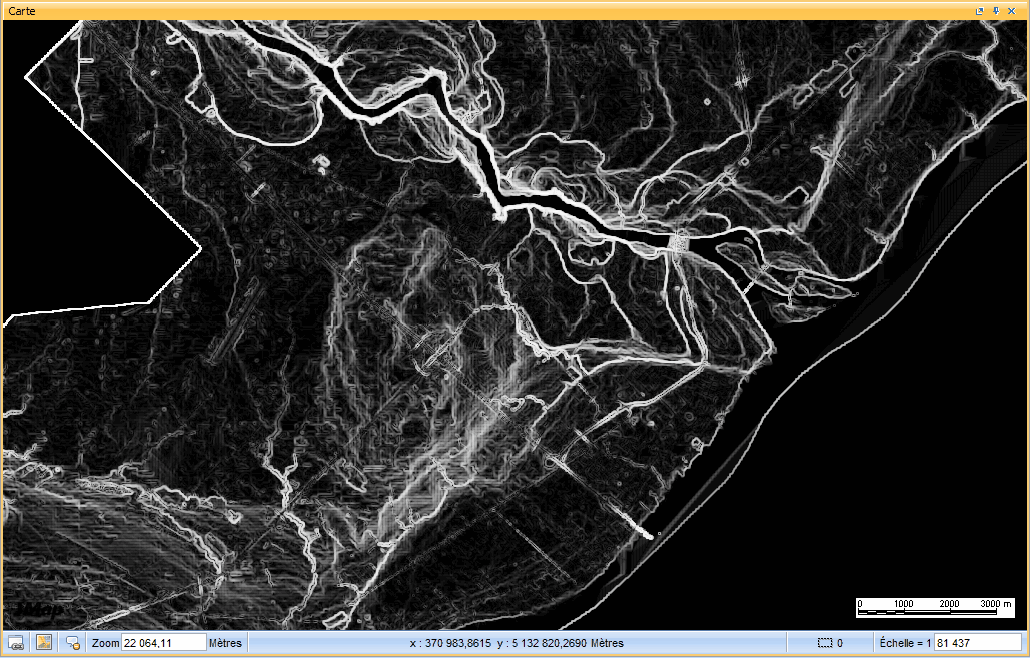

Exemple de résultat d'une carte de pentes :
D'autres transformations peuvent être appliquées aux données matricielles.

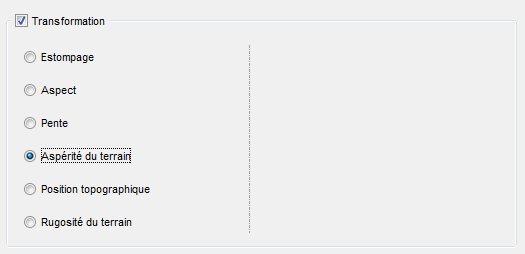

Aspérité du terrain
Transformation définie comme étant la différence entre un pixel central et les pixels qui l'entourent.
Position topographique
Transformation définie comme étant la différence entre un pixel central et la moyenne des pixels qui l'entourent.
Rugosité du terrain
Transformation définie comme étant la plus grande différence entre un pixel central et les pixels qui l'entourent.
