# Vue en coupe

Cette fonction permet la visualisation du relief entre deux points selon une vue en coupe transversale.

{% hint style="info" %}
La couche utilisée doit obligatoirement être un modèle numérique de terrain (MNT) à une bande. Cette bande doit contenir la valeur d'élévation des pixels.
{% endhint %}

Pour utiliser cette fonction, sélectionnez l'outil <img src="/files/OcIxPvfUl7PUMggR80yk" alt="img" data-size="line"> et cliquez sur le point initial et le point final sur la carte.

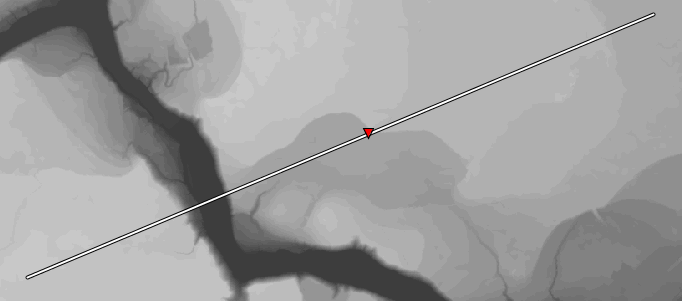

Voici un exemple de tracé pour la vue en coupe transversale :

<figure><img src="/files/m4rxARH4BZzzl7mD2BNh" alt=""><figcaption></figcaption></figure>

## Présentation des résultats

Les résultats combinent la vue en coupe transversale avec les informations sur la pente (Voir [Mesure de la pente](/fr2/extensions-jmap-server/image-analysis/guide-dutilisation-de-image-analysis/fonctions/mesure-de-la-pente.md)).

{% hint style="info" %}
L'élévation dans la vue en coupe peut être exagérée pour en faciliter la lecture.
{% endhint %}

Il faut tenir compte de l'échelle (autant en élévation qu'en distance) pour se faire une idée précise de la coupe.

Il est possible de cliquer dans la fenêtre des résultats. L'endroit sélectionné sera identifié par un triangle rouge, autant dans la fenêtre des résultats que sur la carte. Aussi, la distance depuis le point initial ainsi que l'élévation sont indiquées pour un endroit sélectionné sur la coupe transversale.

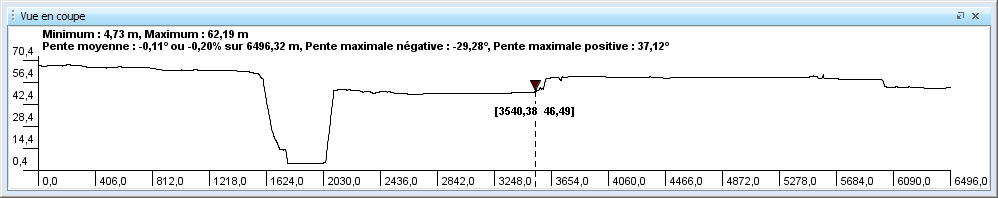

Voici un exemple de résultat de fonction vue en coupe :

<figure><img src="/files/qcCVIJFvojfyHvKsiiHy" alt=""><figcaption></figcaption></figure>


---
