# Ligne de vue

Cette fonction permet de faire une étude de la visibilité qu'un observateur a sur une région de la carte.

{% hint style="info" %}
La couche utilisée doit obligatoirement être un modèle numérique de terrain (MNT) à une bande. Cette bande doit contenir la valeur d'élévation.
{% endhint %}

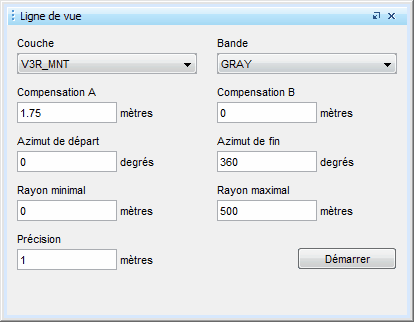

Pour utiliser cette fonction, sélectionnez l'outil <img src="https://3048819513-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbUcAjuZV4Pk5ljdFZZn6%2Fuploads%2Fgit-blob-a7b0758aa2cb6741ae63780e2819e1d0bbe0293a%2Fclip0009.png?alt=media" alt="img" data-size="line"> et sélectionnez la couche et la bande à interroger. Ensuite, configurez les paramètres définissant les détails du point de vue et de la région visible.

<figure><img src="https://3048819513-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbUcAjuZV4Pk5ljdFZZn6%2Fuploads%2Fgit-blob-19c1e0e5d74792fb02c45be360a5325ed0b7af2c%2Fclip0031.png?alt=media" alt=""><figcaption></figcaption></figure>

<table data-header-hidden><thead><tr><th width="200.37696335078533"></th><th></th></tr></thead><tbody><tr><td>Compensation A</td><td>Hauteur ajoutée à l'élévation du point d'observation.<br>Par défaut, la valeur de 1.75 mètres représente l'œil de l'observateur.</td></tr><tr><td>Compensation B</td><td>Hauteur ajoutée à l'élévation de chacun des points observés.</td></tr><tr><td>Azimut de départ</td><td>Azimut de départ (en degrés). Permet de définir la région observée.<br>Le point de départ (0 degré) est orienté vers le Nord et tourne en sens horaire.</td></tr><tr><td>Azimut de fin</td><td>Azimut de fin (en degrés). Permet de définir la région observée.</td></tr><tr><td>Rayon minimal</td><td>Distance minimale de la région observée à partir du point d'observation.</td></tr><tr><td>Rayon maximal</td><td>Distance maximale de la région observée à partir du point d'observation.</td></tr><tr><td>Précision</td><td>Distance de pas entre chaque mesure d'élévation.<br>Plus le pas est petit, plus le résultat de l'analyse sera précis.<br>Le temps de traitement augmentera selon la précision demandée.<br>Le pas devrait être égale ou inférieur à la taille du plus petit objet que l'on désire identifier comme obstacle sur le terrain.</td></tr></tbody></table>

## Présentation des résultats

Le point d'observation est représenté par un point bleu. T

ous les pixels contenus dans la région observée et qui sont visibles à partir du point d'observation sont indiqués en vert.

Tous les pixels non visibles sont indiqués en rouge.

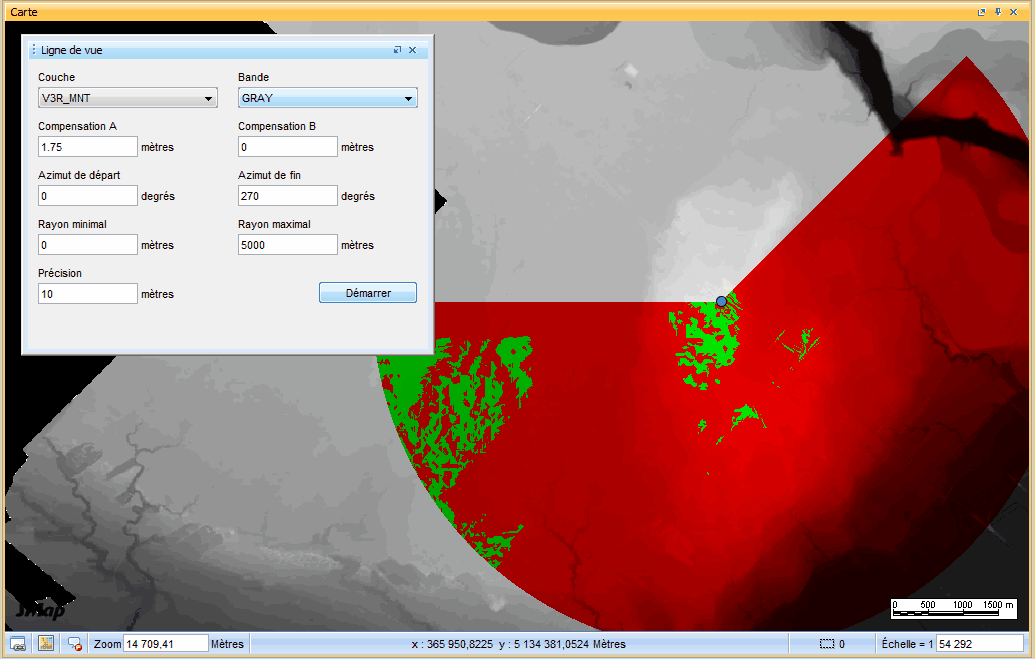

Voici un exemple du résultat de fonction ligne de vue :

<figure><img src="https://3048819513-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FbUcAjuZV4Pk5ljdFZZn6%2Fuploads%2Fgit-blob-7fef5ffb5d2d3feeb7edb98afe099fc7169e5ac9%2Fclip0032.png?alt=media" alt=""><figcaption></figcaption></figure>
