Opérations sur les nœuds et le polygones

Les opérations sur les nœuds permettent d'ajouter, de déplacer et de supprimer des nœuds des éléments éditables. Une fonction permet de pivoter les polygones.

Déplacer un ou des nœuds

Permet de déplacer un nœud ou plusieurs nœuds des éléments éditables sélectionnés. Notez que cet outil permet aussi de sélectionner des éléments.

Pour déplacer un seul nœud :

1. Cliquez sur pour activer l'outil.

2. Approchez le curseur du nœud à déplacer. Celui-ci se met en surbrillance.

3. Faites-le glisser à l'endroit souhaité.

Pour déplacer plusieurs nœuds simultanément en conservant la topologie :

1. Cliquez sur pour activer l'outil.
2. Sélectionnez le ou les éléments voulus.

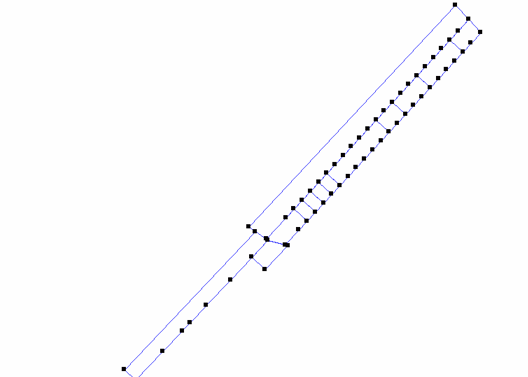

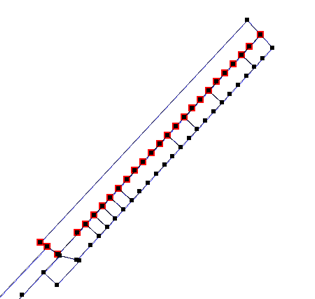

3. En maintenant la touche SHIFT enfoncée, sélectionnez les nœuds qui devront être déplacés en cliquant ou en traçant une boîte. Les nœuds sélectionnés deviennent en surbrillance.

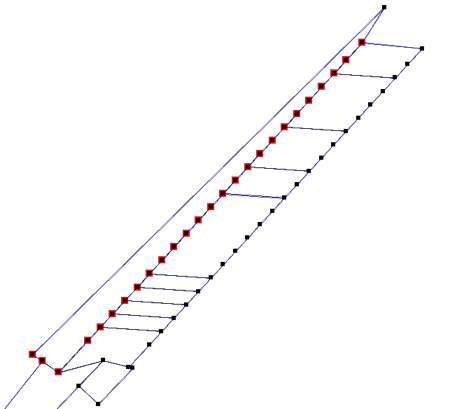

4. Glissez les nœuds sélectionnés vers l'endroit désiré. Tous les nœuds sélectionnés sont déplacés simultanément.



Ajouter un nœud

Permet d'ajouter un nouveau nœud à un élément éditable sélectionné. Notez que cet outil permet aussi de sélectionner des éléments.

1. Cliquez sur pour activer l'outil.
2. Approchez le curseur d'un côté de l'élément. Un point jaune apparaît pour montrer l'emplacement du nouveau nœud.

3. Cliquez pour confirmer.

Supprimer un nœud

Permet de supprimer un nœud existant de l'objet éditable sélectionné. Notez que cet outil permet aussi de sélectionner des éléments.

1. Cliquez sur pour activer l'outil.
2. Approchez le curseur du nœud à supprimer. Celui-ci se met en surbrillance.

3. Cliquez pour confirmer.

Pivoter

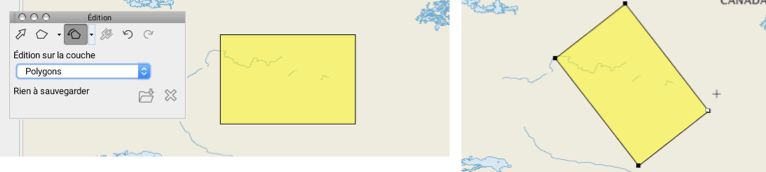

Permet de pivoter des éléments polygonales et linéaires autour de leur centre.

1. Cliquez sur pour activer l'outil.
2. Sélectionnez un des points de l'élément.

3. Faites pivoter le point.

4. Libérez le point à la place désirée.
