Fonctions avancées : Outils de débogage

Cette section aborde des outils de débogage qui sont disponibles dans JMap Admin. Ces outils aident à identifier des problèmes de fonctionnement de JMap Server.

Les outils de cette section de JMap Admin sont au stade expérimental. Le support technique n'est pas offert pour eux.

Afficher la section Outils de débogage

Cette section ne s'affiche pas par défaut car elle comprend des outils avancés qui ne sont pas utilisés couramment. Pour afficher la section Outils de débogage :

1. Dans la section JMap Server / Journalisation / Configuration sélectionnez le Niveau de journalisation : Débogage. L'icône s'affiche dans la partie inférieure de la barre latérale de menus.

2. Cliquez sur pour ouvrir la section Outils de débogage, qui est seulement en anglais.

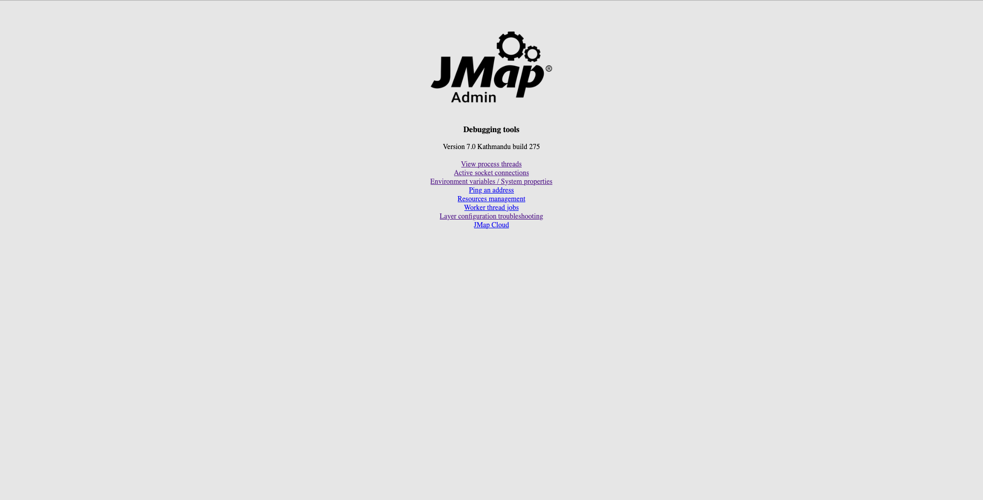

Outils de débogage

Plusieurs outils sont disponibles. Certaines des informations fournies par les outils peuvent être demandées lors du support technique.

View process threads	Visualiser les threads (fils d'exécution) du serveur JMap ainsi que leur état.
Active sockets connexions	Visualiser l'utilisation des sockets du serveur où JMap Server est installé.
Environment variables / System properties	Visualiser les variables d'environnement ainsi que les propriétés du serveur où JMap Server est installé.
Ping an address	Permet d'envoyer un ping à partir du serveur où JMap Server est installé.
Resources management	Fonction utilisée pour le développement de JMap, permet de gérer les fichiers de traductions du code source de JMap.
Worker threads jobs	Visualiser les threads de travail actives et les tâches en attente du serveur JMap. Une thread est utilisée pendant la mise à jour d'une source de données, la mise en cache, calcul de statistiques, etc.
Layer configuration troubleshooting	Cette section offre de l'information sur les couches d'un projet, afin d'identifier la source d'un probleme de fonctionnement d'une application JMap. La section Layer configuration troubleshooting offre les détails de cet outil.
JMap Cloud	Cette section détaille dans des tableaux les fichiers, les sources de données spatiales, les projets et les tâches qui sont partagés avec JMap Cloud. Pour chaque ressource, des données telles que le nom, le type, la date de création, l'ID, sont affichées.

Layer configuration troubleshooting

Cette section permet aux administrateur JMap Server d'identifier la source des problèmes de performance des applications causés par la configuration des couches.

La section affiche un tableau des couches vectorielles d'un projet. Pour remplir le tableau, sélectionnez le projet et appuyez sur pour afficher les couches du projet. Par défaut, les couches dans le tableau sont triées de manière décroisante en fonction du nombre d'éléments cartographiques de la source de données spatiales.

Vous pouvez afficher la section Configuration d'une couche en cliquant sur son nom.

Pour chaque couche le tableau affiche les données suivantes :

Name	Nom de la couche. Un icône indique si la couche est visible par défaut ou non dans la carte. Vous pouvez trier les couches en fonction de leur nom. Le chiffre en bleu indique l'ordre dans lequel cet attribut est considéré dans le tri des couches.
Feature count	Nombre d'éléments cartographiques de la source de données spatiales de la couche. Un icône indique le type d'élément de la couche (point, ligne, polygone, texte). Vous pouvez trier les couches en fonction du nombre d"éléments qu'elle contient. Le chiffre en bleu indique l'ordre dans lequel cet attribut est considéré dans le tri des couches.
Visibility thresholds	Seuils de visibilité. Cette section offre les détails de ce paramètre.
Request mode	Le mode de charge de la couche. Trois modes sont possibles : Tile (manual) : Chargement par tuiles, l'administrateur a déterminé la grille. Tile (automatic) : Chargement par tuiles, JMap Server a calculé la grille optimale. Region : Chargement par région. Cette section offre les détails de ce paramètre.
Extent	Étendue de la couche. Les paramètres X et Y indiquent les coordonnées du point inférieur gauche, dans les coordonnées du projet. Les paramètres W et H indiquent la largeur et hauteur du rectangle de l'étendue de la couche, dans les unités cartographiques du projet.
Tiling (C x R)	Pour les couches dont le mode de chargement est par tuiles, cet attribut indique le nombre de colonnes (C) et de rangées (R) de la grille.
Biggest tile	Indique la taille en volume de la plus grande tuile de la couche. Cette mesure est basée sur le caché des tuiles.
Biggest tile (features)	Indique la taille en nombre d'éléments de la plus grande tuile de la couche. Cette mesure est basée sur le caché des tuiles.
Avg. non empty tile size	Indique la moyenne de la taille (en volume) des tuiles qui ne sont pas vides. Cette mesure est basée sur le caché des tuiles.
Id	Identifiant de la couche.
