La herramienta de impresión de JMap permite imprimir mapas con opciones avanzadas de diseño.
Las plantillas de impresión son diseños predefinidos que puede utilizar para imprimir. Usted puede crear sus propias plantillas de impresión y el administrador JMap Server puede suministrar plantillas que podrán ser utilizadas por todos los usuarios. Usted puede también solicitar al administrador de JMap Server que vuelva públicas sus plantillas personales.
Los parámetros configurados en la interfaz de impresión son guardados automáticamente al cerrar la sesión de trabajo.
Las plantillas permiten diseñar el mapa para la impresión. Puede crear sus propias plantillas, según sus necesidades.
Las plantillas permiten definir una variedad de opciones de presentación. En el diseño de una plantilla cada elemento de la misma puede ser desplazado y redimensionado utilizando el ratón. Cada elemento contiene una ventana de parámetros propia, a la que se accede mediante un doble clic sobre el mismo.
Los parámetros del mapa para la impresión pueden ser configurados directamente en la interfaz de impresión o cuando se configura una plantilla de impresión. En ese caso, un doble clic en un mapa de la plantilla abre su ventana Propiedades. Las dos alternativas ofrecen las mismas opciones para controlar la apariencia del mapa en la impresión.
El diseño del mapa puede efectuarse directamente a partir de la interfaz de impresión o mediante la creación o modificación de una plantilla. En ambos casos las interfaces proponen las mismas herramientas. La figura corresponde a la ventana de configuración de una plantilla.
Para abrir la ventana de las plantillas, seleccione la opción Plantillas de impresión en las Herramientas de impresión de la barra de herramientas, o presione Plantillas en la ventana de impresión.
1
Seleccione la plantilla de impresión que va a utilizar. Existe siempre una plantilla por defecto. La sección Plantillas de impresión ofrece mas información.
2
Seleccione el formato de papel y su orientación. JMap puede imprimir mapas en una multitud de formatos de papel, de pequeños a grandes.
3
Seleccione la calidad y el tipo de impresión (color o tonos de gris). La calidad superior necesita mas tiempo de impresión.
4
Esta sección permite configurar aspectos como la escala, los bordes y la cuadrícula del mapa. La sección Parámetros del mapa para la impresión ofrece más detalles.
5
Las variables son textos que en la impresión son reemplazados por los valores que usted puede definir. La tabla muestra las variables que están definidas en la plantilla que ha seleccionado. Para modificar un valor haga un doble clic en la variable e ingrese el nuevo valor.
6
Usted puede modificar el diseño del mapa en una vista preliminar del mismo. La sección Diseño del mapa ofrece los detalles sobre el tema.
7
Presione Plantillas para abrir la interfaz de administración de las plantillas. Consulte la sección Plantillas de impresión para más detalles.

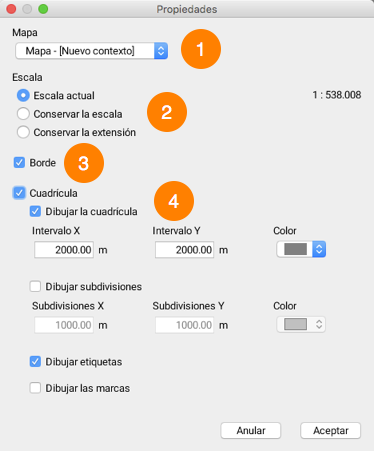

1
Mapa: puede seleccionar el mapa que desea mostrar. Este parámetro aparece sólo si hay más de un mapa abierto en la aplicación.
2
Escala: la impresión se puede hacer respetando la escala del mapa visualizado en la pantalla o respetando la región visualizada. Si selecciona Escala actual, JMap imprime el mapa a la misma escala que se visualiza en pantalla, pero la extensión podría cambiar en función del tamaño del mapa o del papel. Si selecciona Conservar la escala puede seleccionar una escala distinta. La opción Conservar la extensión permite adaptar el mapa al formato de papel utilizado para que la extensión que se imprime sea al menos del mismo tamaño que en la pantalla.
3
Borde: esta opción añade un borde al mapa.
4
Cuadrícula: puede añadir una cuadrícula en el mapa. Ésta representa las divisiones y subdivisiones del sistema de coordenadas.
1
Lista de plantillas existentes. La plantilla utilizada por defecto se indica en la columna derecha.
2
Vista preliminar de la plantilla seleccionada.
3
1
Seleccione el formato de papel y la orientación de la plantilla.
2
Defina los márgenes.
3
Presione este botón para añadir un elemento de texto en la pagina. El nuevo elemento aparece en el rincón superior izquierdo de la pagina. Un doble clic sobre el texto permite la modificación de sus parámetros (texto, alineado, fuente, etc.). Para insertar una variable en el texto, utilice la sintaxis siguiente: var(name), donde name es el nombre de la variable. Esta función será reemplazada por el valor de la variable.
4
Presione este botón para añadir un mapa suplementario en la página. Por defecto, el mapa activo al abrir la función de impresión aparece en tamaño completo. Pero todos los mapas abiertos en JMap Pro están disponibles para crear la plantilla. Cuando añade un mapa en la página, haga doble clic en éste para acceder a la ventana de parámetros y seleccionar el mapa. Consulte Parámetros del mapa para la impresión para más información.
5
Presione este botón para añadir una tabla a la página. Cada célula de la tabla puede contener texto. Con un doble clic en la tabla accede a su ventana de parámetros.
6
Presione este botón para añadir una leyenda. La leyenda se puede personalizar para ver sólo las capas deseadas. Un doble clic en la leyenda permite acceder a su ventana de configuración.
7
Presione este botón para añadir una flecha indicando el norte. La flecha puede ser personalizada. Un doble clic en la flecha permite acceder a su ventana de configuración.
8
Presione este botón para añadir una escala gráfica o textual. Un doble clic en la escala permite acceder a su ventana de configuración.
9
Presione este botón para añadir una imagen. Puede seleccionarla navegando en el sistema de archivos de su computadora. Un doble clic en la imagen permite acceder a su ventana de configuración.
10
Seleccione el o los elementos que desea trabajar y presione este botón para alinearlos con respecto a los bordes del mapa o los unos respecto de los otros.
11
Este botón le permite ajustar la interfaz cartográfica a las condiciones iniciales de presentación de la plantilla.
12
13
Un doble clic en el mapa abre la ventana Parámetros del mapa para la impresión.
Presione los botones para: Crear una nueva plantilla. Editar la plantilla seleccionada. Suprimir la plantilla seleccionada. Renombrar la plantilla seleccionada. Duplicar la plantilla seleccionada. Designar la plantilla seleccionada como plantilla por defecto. Retirar a la plantilla el estatus de plantilla por defecto.
Puede ajustar el zoom en la ventana de la plantilla para ajustar la ampliación de la plantilla o presione para ajustar la pagina al tamaño de la ventana.
