Efectuar mediciones

Estas herramientas permiten medir distancias y superficies (área y perímetro). Las medidas se visualizan en el mapa hasta que son suprimidas. Se puede así efectuar varias mediciones, imprimirlas con el mapa y guardarlas en contextos cartográficos.

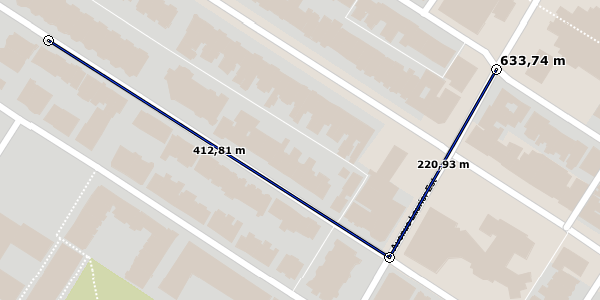

Medición de distancia

Mide distancias a vuelo de pájaro entre dos puntos. Se pueden hacer mediciones de varios segmentos y obtener la longitud de cada uno de ellos así como la distancia acumulada del conjunto. Las distancias medidas son persistentes, es decir que quedan en el mapa hasta que el usuario las borra.

1. Active la herramienta presionando Medición de distancia.

2. Haga clic una vez en el mapa para comenzar.

3. Haga clic de nuevo para terminar cada segmento.

4. Haga doble clic o presione la barra Espacio para terminar la medición y visualizar el total.

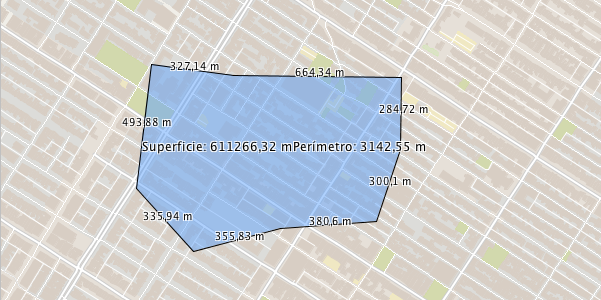

Medición de superficie

Mide superficies y perímetros dibujando un polígono en el mapa. Las medidas son persistentes, es decir que quedan en el mapa hasta que el usuario las borra.

1. Active la herramienta presionando Medición de superficie.
2. Haga clic en el mapa una vez para comenzar.

3. Haga clic nuevamente para terminar cada segmento.

4. Haga doble clic o presione la barra Espacio para cerrar el polígono, terminar la medición y visualizar el resultado.

Suprimir las medidas

Las medidas se visualizan en el mapa hasta que son borradas. Presione para suprimir todas las medidas.

También es posible suprimir una medida a la vez siguiendo estas etapas:

1. Active la herramienta de medición (distancia o superficie).

2. Manteniendo presionado ALT haga clic sobre la medida a suprimir.

Las herramientas de medición son compatibles con la función de ajuste de elementos (ver la sección Ajustar elementos).

Para obtener las propiedades geométricas de un elemento del mapa (longitud, área, centroide, etc.) puede utilizar la herramienta de información geométrica (ver la sección Obtener información sobre los elementos) en lugar de la herramienta de medición.
