Ajustar elementos

Usted puede utilizar la función de ajuste de elementos o snap con la mayoría de las herramientas de dibujo de objetos en el mapa (herramientas de medición, de selección, de edición, etc.) para ajustar los nuevos objetos a elementos existentes. Esto puede ser útil para, por ejemplo, medir la distancia precisa entre dos elementos.

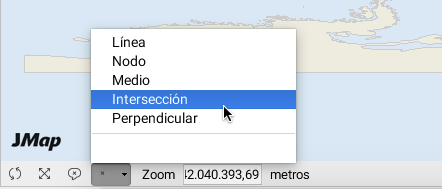

El menú situado en la barra de estado del mapa muestra las posibilidades que ofrece la herramienta de ajuste. Presione la flecha para abrir el menú y seleccionar marcándolas las opciones de ajuste. Presione para activar la función. El icono se oscurece. Presione nuevamente el icono para desactivar la función. Sus opciones de ajuste permanecen seleccionadas.

Línea

Esta opción permite ajustar el elemento a la línea más cercada de las que lo rodean. Una x negra indica la posición del ajuste.

Nodo

Esta opción permite ajustar el elemento al nodo más cercano de los que lo rodean.

Medio

Esta opción permite ajustar el elemento al medio de una línea o de un segmento de un polígono.

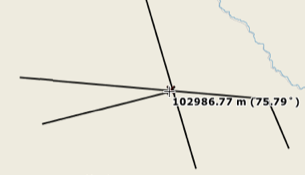

Intersección

Esta opción permite ajustar el elemento a la intersección entre dos líneas o segmentos.

Perpendicular

Esta opción permite ajustar el elemento a una línea o a un segmento de polígono de manera perpendicular al mismo.
